该机是塑料门窗加强钢衬专用的高效自动化紧丝设备，该机极大的提高生产效率。节省大量人工，并具有操作简单，维护方便等优点。PLC可编程程序控制稳定可靠，该机主要由：机身、钉盒、送钉装置、分钉器、紧丝机构等组成。紧丝过程全自动，一次动作仅需4秒即可完成4颗螺钉紧固，钉距、螺钉深浅均可调节。该机4个机头可分别检测并识别型材长度，使相应机头自动处于工作状态。并在有失误情况时，能自动将螺钉排出。该机结构简单，一人方可操作，螺钉适用性广、紧丝牢固、整齐美观等特点。适合各类企业需要。

主要特点：
1.4个机头一次紧固4个螺钉
2.螺钉紧固距离深浅均可方便调整
3.上钉效率极高
4.节省3到5名人工、极大降低成本、提高效率
5.上钉过程全自动、操作简单
6.适合各类企业需要

技术参数：

   输入功率：      1KW
   输入电压：      220V/380V/50Hz
   工作气压：      0.6-0.8MPa
   加工型材长度： 300-3000mm
   加工型材高度： 100mm
   型材台阶深度： 32mm
螺钉规格（国标）：直径4.2*13    4.2*16   4.2*19mm十字沉头或盘头钉（钉大头直径需特订）
螺丝刀规格：       直径6.3*110mm
紧丝失误率：       2-5%（与螺钉质量有关）
定位距离（两端头）： 100mm
螺丝间隔距离：     250-380mm
钢衬厚度：         1.0-2.0mm
外型尺寸：         1500*650*1500
重量：             350Kg

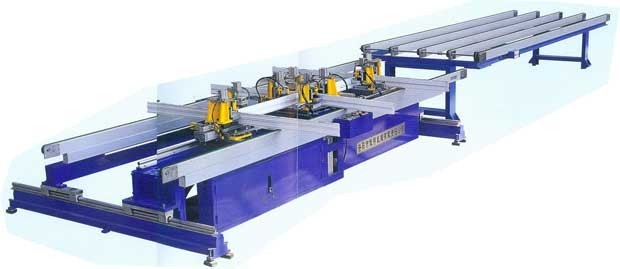

该设备是由数控六角焊接机与数控双头清角机及焊后冷却，输送平台连线而成，数控六角焊接机可一次同时焊接两个窗框或窗扇，和一次焊接中间带一根中挺型材的日形窗框，也可焊接中间带两根中挺型材的目形窗框，在焊接45度，V口状态时，型材靠料板自动转换。（专利技术，机头可90度转位设计，不需出窗既能自动完成二次焊接，并可满足在焊缝未冷却前加钢衬工艺）。焊接后的成品自动输出至冷却平台上，在下一个焊接过程结束后将自动输送到清角机，清角完毕卸窗翻转台自动装上周转车上。依此循环，实现了不需人工干预的全自动门窗焊接清角流水加工生产。
清角单元为数控双头清角机，两个机头并装备十四把刀具，完成门窗的上下平面，内角，内平面，密封沟槽，外端立面的全国清理，并可做斜面或贺弧清角。内角和外角采用精密电主轴驱动，铣削光滑美观。

该线采用滚珠丝杠传动，数控伺服电机定位，进口电器元器件及标准机电元件，中文显示触摸屏人机界面，编程输入简单易学，性能稳定可靠，全线只需一至二名工人对设备上料即可。自动化程度高，是实现现代化，规模化，批量化生产的企业需求。

主要特点：1.多轴数控控制系统，伺服电机驱动

2.运动部件采用方直线导轨

3.卧式结构，自动就近接料功能

4.可实现无疑缝焊接（0.2mm）
5.单动与联线运行模式

6.联线速度匹配，无瓶颈现象

7.焊接型材长度误差监测，减少废品率及保护部件

          8.清角后自动卸窗装置和周转车
          9.生产连续，高效，全自动
          10.提升企业形象

            输入功率：     24KW
            输入电压：     220V/380V50Hz
            工作气压：     0.6-0.8Mpa
            耗气量：       360L/min
            焊接型材高度： 140mm
            焊接型材宽度： 120mm
            焊接型材高度范围： 450*1900mm
            焊接型材宽度范围： 450*2100mm(两个)*4500mm(单个)
            焊接带中挺尺寸范围：600-600（60框）---1900*4000mm
            清理型材高度：      140mm
            清理型材宽度：      120mm(45度角)落100mm(V口)
            清理尺寸范围：      600*600（60框）--1900*4000mm
            外角主轴转速：      7000转min(变频调速)
            内角主轴转速：      18000转min
            刀具数量：          7把*2
            外形尺寸：          24000*5000*2000mm
            重量：              7500kg

三位十字中挺焊接机焊接整体平开门窗中十字中挺，和两边边框的V口焊接，一次焊接成王字形框，并配合六角焊接机共需两个焊接过程时间即可完成。（传统工艺需多次翻转焊接和切口中，工序复杂，焊接质量跟尺寸很难保证）该焊机极大的提高生产效率，节省人工，降低成本，并且操作简单，维护方便，稳定可靠等特点。

主要特点：十字焊接一次成型

           两边框V口员时焊接
           十字焊接无需二次开V口
           可与六角焊或焊清线组线
           焊后自动出窗

技术参数：
            输入功率：     4.6KW
            输入电压：     220V/380V50HZ
            工作气压：     0.6-0.8Mpa
            焊接型材高度： 80mm
            焊接型材宽度： 80mm
            焊接尺寸范围： 550*550*3000mm
            外型尺寸：     4000*2500*900mm
            重量：         1500Kg
